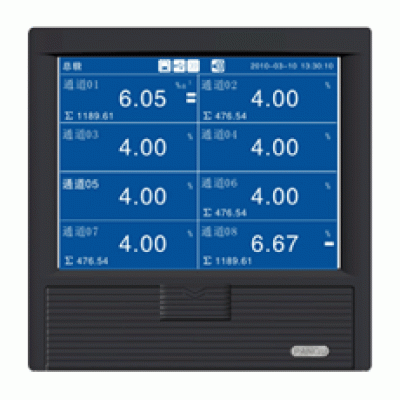

KT500R
藍屏無紙記錄儀
KT500R藍屏無紙記錄儀，國際二級字庫T6拼音輸入法，縱橫走紙自由選擇自定義曲線顏色，信號萬能輸入高精度低溫漂，TFT液晶真彩顯示點陣輸入320*240，橡膠微動按鍵延長按鍵使用壽命，U盤、SD卡雙卡備份，U盤實現數據轉存，SD卡實現海量存儲。
功能特點：
◆模塊化的通訊模塊：采用可拆卸的通訊模塊，RS232或RS485通訊模塊可進行更換；
◆可靠的結構設計：全鋁密封外殼及內部屏蔽隔離設計，保證儀表在惡劣環境中正常工作。全新的端子結構設計，保證冷端溫度不再機內溫升的影響；
◆可更換的輸出繼電器：采用可拆卸的報警輸出模塊，輸出繼電器可進行更換；
◆不銹鋼螺絲的接線端子：接線端子采用不銹鋼螺絲，抗氧化、抗腐蝕、抗滑絲，保證儀表尾部即使暴露在潮濕、腐蝕環境下也不影響精度；
◆通過的檢驗標準：安規認證、電磁兼容性、同時，也通過了歐洲CE認證；
◆自動備份：外置SD卡實現自動備份，海量擴展內存，延長記錄時間，按每秒記錄一次計算，記錄時間可輕松達到一年以上；
◆數據導出：用U盤轉存、SD卡轉存和串口通訊等3種方式都可實現數據導出；
◆屏幕亮度可以自由調節；
◆采用最新大規模集成電路．國際名廠元器件精心設計；
◆大容量FLASH 閃存芯片存貯歷史數據，掉電永不丟失數據；
◆全隔離萬能輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◆支持真空度科學計數法顯示；
◆曲線顯示可以自由組合，自定義曲線顏色；
◆曲線走紙方式可設定橫向或縱向；
◆中文菜單組態、顯示工程位號，工程單位軟件密碼鎖保證用戶組態安全；
◆使用T6 拼音輸入法，自由輸入位號和單位；
◆可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要。
◆輸入種類：
|
輸入
|
類型
|
測量范圍
|
|
電流
|
10mA
|
0.00~10.00mA
|
|
20mA
|
4.00~20.00mA
|
|
電壓
|
20mV
|
0.00~20.00mV
|
|
100mV
|
0.00~100.00mV
|
|
5V
|
0.000~5.000V
|
|
10V
|
0.000~10.000V
|
|
電阻
|
350Ω
|
0.0~350.0Ω
|
|
高品質熱電阻
|
Cu50
|
-50.0~140.0℃
|
|
Cu53
|
-50.0~140.0℃
|
|
BA1
|
-100.0~600.0℃
|
|
BA2
|
-100.0~600.0℃
|
|
Pt100
|
-200.0~650.0℃
|
|
高品質熱電偶
|
B
|
500~1800
|
|
S
|
0~1600
|
|
K
|
0~1300
|
|
E
|
0~1000
|
|
J
|
0~1000
|
|
R
|
0~1600
|
|
N
|
0~1300
|
|
T
|
0~380
|
|
Wre5-26
|
0~1800
|
|
高溫輻射計
|
F1
|
700~2000
|
|
F2
|
700~2000
|
|
頻率
|
電壓
|
0~10000HZ
|
KT500開天系列無紙記錄儀選型表：
12通道選型表：
|
型號
|
規格代碼
|
附加功能
|
說明
|
|
KT501
|
|
|
內置輸入1路*1
|
|
KT502
|
|
|
內置輸入2路*1
|
|
KT503
|
|
|
內置輸入3路*1
|
|
KT504
|
|
|
內置輸入4路*1
|
|
KT505
|
|
|
內置輸入5路*1
|
|
KT506
|
|
|
內置輸入6路*1
|
|
KT507
|
|
|
內置輸入7路*1
|
|
KT508
|
|
|
內置輸入8路*1
|
|
KT509
|
|
|
內置輸入9路*1
|
|
KT510
|
|
|
內置輸入10路*1
|
|
KT511
|
|
|
內置輸入11路*1
|
|
KT512
|
|
|
內置輸入12路*1
|
|
功能類型
|
R
|
|
普通記錄功能
|
|
附加規格
|
/F4
|
頻率輸入4路*2
|
|
/F8
|
頻率輸入8路*2
|
|
/F12
|
頻率輸入12路*2
|
|
/FB4
|
頻率輸入4路，每路12VDC隔離配電*2
|
|
/FB8
|
頻率輸入8路，每路12VDC隔離配電*2
|
|
/FB12
|
頻率輸入12路，每路12VDC隔離配電*2
|
|
/FC4
|
頻率輸入4路，每路24VDC隔離配電*2
|
|
/FC8
|
頻率輸入8路，每路24VDC隔離配電*2
|
|
/FC12
|
頻率輸入12路，每路24VDC隔離配電*2
|
|
/T1
|
模擬變送輸出1路*3
|
|
/T2
|
模擬變送輸出2路*3
|
|
/T3
|
模擬變送輸出3路*3
|
|
/T4
|
模擬變送輸出4路*3
|
|
/A6
|
報警輸出常開觸點繼電器6點*4
|
|
/A12
|
報警輸出常開觸點繼電器12點*4
|
|
/AZ6
|
報警輸出常開常閉觸點繼電器6點*4
|
|
/C2
|
RS232通訊*5
|
|
/C3
|
RS485通訊*5
|
|
/C4
|
RS232通訊/打印*5*6
|
|
/U
|
USB接口
|
|
/S
|
SD卡接口
|
|
/L
|
累積/報表
|
|
/TP4
|
24VDC變送器電源輸出(4回路)
|
|
|
/PT
|
防腐漆保護
|
*1 內置通道數為模擬輸入與頻率輸入通道數之和。
*2 /F4、/F8、/F12、/FB4、/FB8、/FB12、/FC4、/FC8、/FC12不能同時指定。
*3 /T1、/T2、/T3、/T4不能同時指定。不能對KT509、KT510、KT511、KT512指定/T1、/T2、/T3、/T4。不能對KT505、KT506、KT507、KT508同時指定/F4、/FB4、/FC4和/T1、/T2、/T3、/T4。模擬變送輸出只支持4-20mA信號輸出。
*4 /A6、/A12不能同時指定。
*5 /C2、/C3、/C4不能同時指定。
*6 只支持盤古專用微型打印機。
16通道選型表：
|
型號
|
代碼
|
附加功能
|
說明
|
|
KT516
|
|
|
內置輸入16路*1
|
|
功能類型
|
R
|
|
普通記錄功能*2
|
|
附加規格
|
/F8
|
頻率輸入8路*3
|
|
/F16
|
頻率輸入16路*3
|
|
/FB8
|
頻率輸入8路，每路12VDC隔離配電*3
|
|
/FB16
|
頻率輸入16路，每路12VDC隔離配電*3
|
|
/FC8
|
頻率輸入8路，每路24VDC隔離配電*3
|
|
/FC16
|
頻率輸入16路，每路24VDC隔離配電*3
|
|
/A8
|
報警輸出繼電器8點
|
|
/C2
|
RS232通訊*4
|
|
/C3
|
RS485通訊*4
|
|
/C4
|
RS232通訊/打印*4*5
|
|
/U
|
USB接口
|
|
/S
|
SD卡接口
|
|
/L
|
累積/報表
|
|
/TP4
|
24VDC變送器電源輸出(4回路)
|
|
|
/PT
|
防腐漆保護
|
*1 內置通道數為模擬輸入與頻率輸入通道數之和。
*2 記錄間隔1秒時存儲時間為40小時，其余類推。
*3 /F8、/F16、/FB8、/FB16、/FC8、/FC16不能同時指定。
*4 /C2、/C3、/C4不能同時指定。
*5 只支持盤古專用微型打印機。
|
