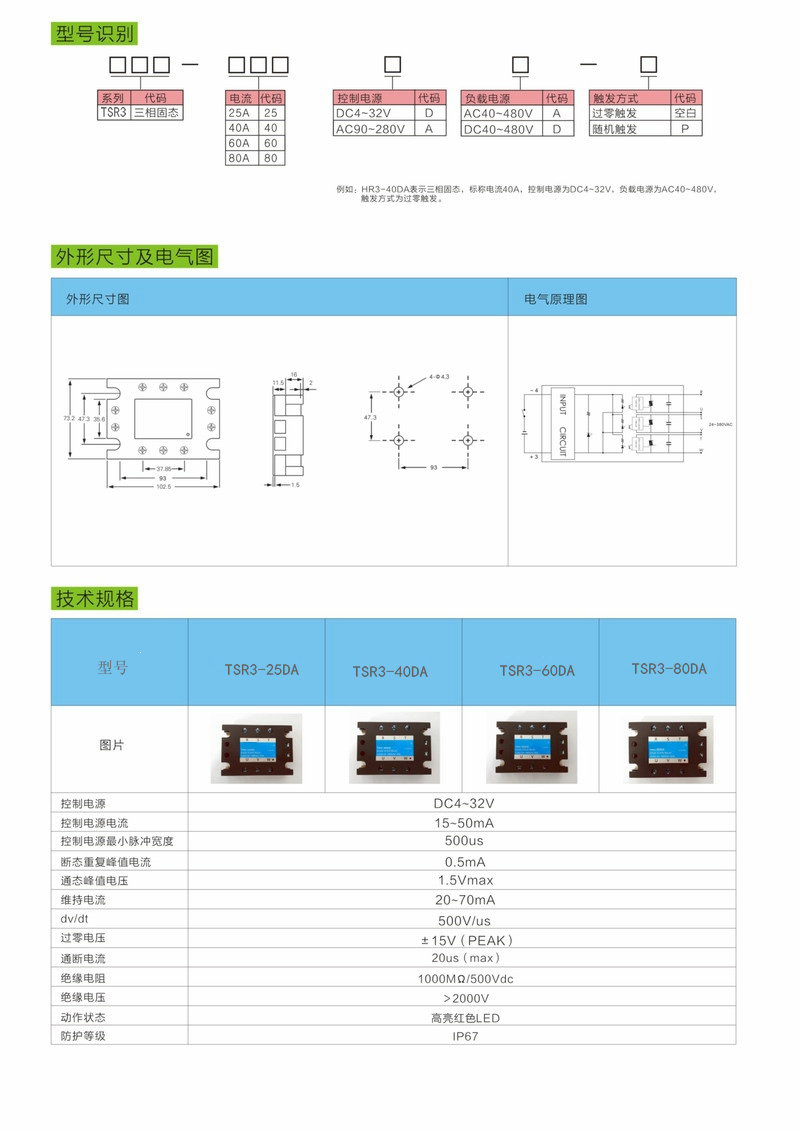

Well唯樂(lè )三相固態繼電器TSR3+H系列25-120DA

產品特點

◎全系整體開模，一體成型。

◎底板采用獨特鋁板鍍層工藝，可控硅模塊可以直接焊接到底板上，接觸更可靠。

負載電流:10A-150A

輸入規格:動作電壓 4~32VDC; 觸發電流 20mA/12VDC max; 控制方式 零電壓觸發

輸出規格:動作電壓 24~380VAC; 輸出ON電壓降 1.6V; 漏電流<3mA; 反應時間 ON<20ms OFF<20ms<><20ms<>

絕緣電阻:min.50MΩ(500VDC)

耐壓強度:2500VAC 50/60Hz 一分鐘

使用周?chē)鷾囟?-20攝氏度~+80攝氏度

使用周?chē)鷿穸?45~85%RH

重量:約320克

WELL TSR3系列三相固態繼電器10A-150A

      作為一家專業致力溫度控制行業領域的供應商，臺灣WELL推出WELL3系列三相固態繼電器，10A-150A，控制電壓40-480VAC,具有性?xún)r(jià)比，目前廣范用于：塑料機械、加熱設備、電爐烤箱、實驗設備、包裝設備、食品機械等。

特點：三相固態繼電器采用國際上SSR設計線路和技術：內置瞬態TVS保護和高I2T技術，有效保護過壓過流，交流過零通斷，光電隔離，雙硅增強輸出，面板采用歐式LED顯示設計；國際元器件，高品質制造，高品質開關型式分為過零導通型和隨機導通型。

  額定電壓： 24-380VAC 產品系列： 繼電器
  額定電流： 40A
  觸點切換電流： 交流
  觸點切換電壓： 24 防護特征： 密封式
  觸點負載： 3 應用范圍： 固態
  型號： TSR3-40DA
  觸點形式： 轉換型

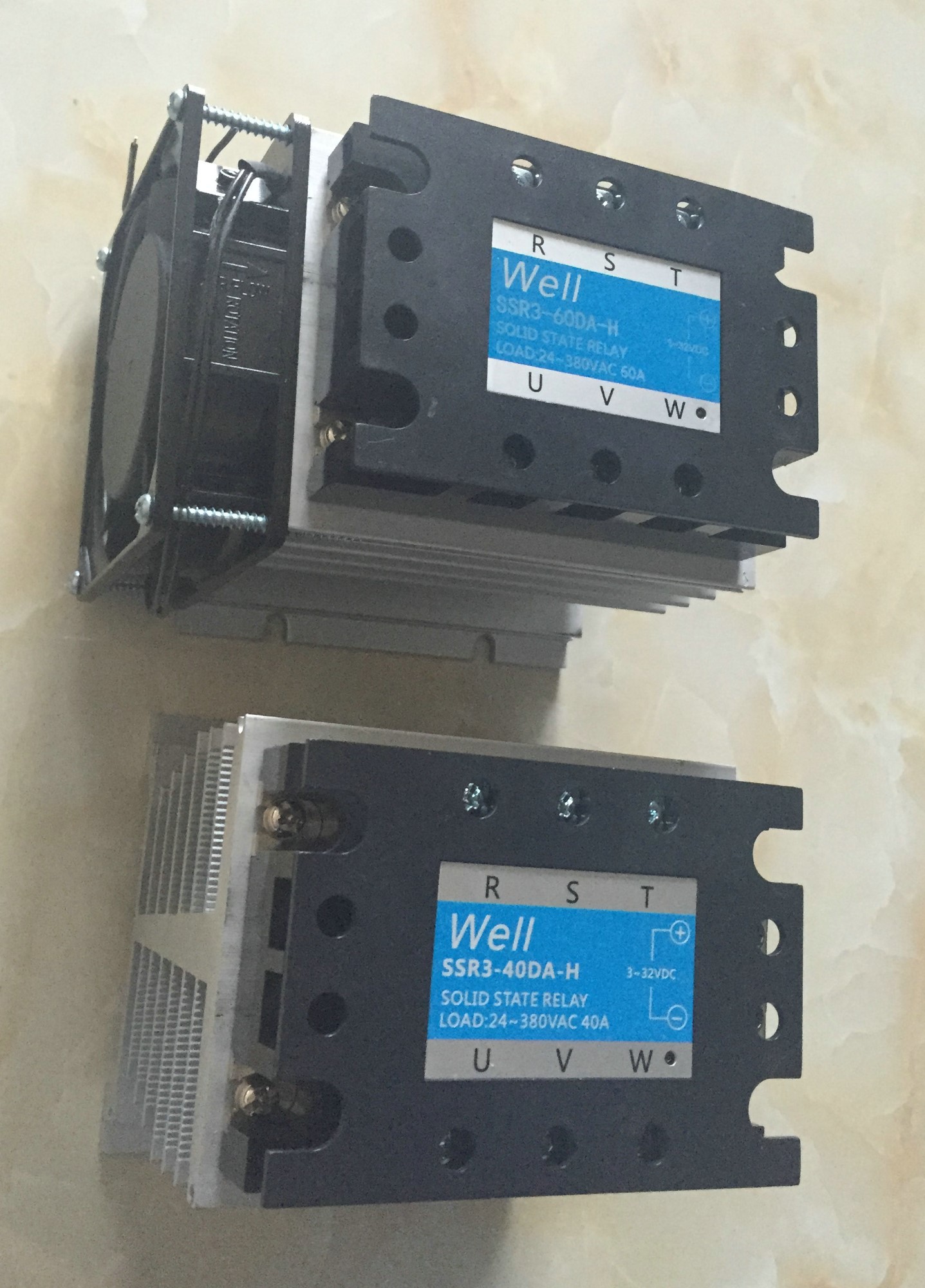

加裝散熱器/風扇型號為：TSR3-60DAH參考
  繼電器的觸點有三種基本形式：  　
  1、動合型（常開）（H型）線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”表示。  　
  2、動斷型（常閉）（D型）線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”表示。  　
  3、轉換型（Z型）這是觸點組型。這種觸點組共有三個觸點，即中間是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其中一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使原來斷開的成閉合，原來閉合的成斷開狀態，達到轉換的目的。這樣的觸點組稱為轉換觸點。用“轉”字的拼音字頭“z”表示。
  一、產品概述：
  1.輸入回路與輸出回路之間光隔離；
  2.發光二極管指示工作狀態；
  3.輸入端-輸出端之間隔離耐壓大于或等于2500V.
  4.較高性?xún)r(jià)比，應用廣泛，高信賴度的通用產品.
  5.100%負載電流老化試驗，通過共體CE認證，國際ISO9000認證.
  二、安全注意事項：
  1.使用時，請加快速保險絲或斷路高品質開關，取值為模塊實際工作電流的1.5倍， 以防止因負載短路而造成模塊燒毀：
  2.選用時，須考慮起動電流，模塊額定電流需大于三相馬達平均電流（4-5倍）
  3.安裝時，請確認輸入與控制信號是否相符，接線是否正確，否則可能是導致模塊失控：
  4.送電中，請勿碰觸模塊任何接線端子以避免觸電：
  5.更換保險絲前，請務必關閉電源系統，以以避免觸電：
  6.負載電流勿超過額定電流，以避免保險絲或模塊燒毀：
  7.安裝固定時，請根據負載電流大小配置相等耗功的散熱器，并在模塊與散熱之間抹一層導熱硅脂，請務必緊固螺絲，扭力須超過100Kg-cm,40A以上加風扇強冷或冷：
  8.安裝接線時，請務必須鎖緊端子螺絲，扭力須超過100Kg-cm,否則可能導致保險絲或模塊燒毀：
  9.本模塊燒毀后可能短路或失控狀態，請加裝獨立報警系統以確保安全；
  10.為確保正反轉固態繼電器運行安全，控制正反轉切換時間必須大于0.3ms或者控制端通過兩個中間繼電器（歐姆龍MY4N）互鎖。注：在運行慣性比較大的電機進行正反轉切換時，請注意些產品電流大小的選型。
  此產品可用于工業電爐、烘箱、水泵、電動機、電氣高品質開關柜、自動化控制等設備。
  負載電流
  10A SSR-10DA SSR-10DA-H 15A SSR-15DA SSR-15DA-H SSR-15AA SSR-15AA-H SSR-10DD
  25A SSR-25DA SSR-25DA-H SSR-25AA SSR-25AA-H 3～32VDC
  40A SSR-40DA SSR-40DA-H SSR-40AA SSR-40AA-H 5～60VAC
  50A SSR-50DA SSR-50DA-H SSR-50AA SSR-50AA-H
  60A SSR-60DA SSR-60DA-H SSR-60AA SSR-60AA-H 單相直流控制直流
  70A SSR-70DA SSR-70DA-H SSR-70AA SSR-70AA-H SSR-05DD-H
  80A SSR-80DA SSR-80DA-H SSR-80AA SSR-80AA-H SSR-10DD-H
  控制端電壓 3～32VDC 3～32VDC 80～250VAC 80～250VAC 3～32VDC
  負載端電壓 24～380VAC 75～480VAC 24～380VAC 75～480VAC 5～200VAC
  負載電流
  10A SSR3-10DA SSR3-10DA-H SSR3-10AA SSR3-10AA-H
  15A SSR3-15DA SSR3-15DA-H SSR3-15AA SSR3-15AA-H
  25A SSR4-25DA SSR4-25DA-H SSR4-25AA SSR4-25AA-H
  40A SSR3-40DA SSR3-40DA-H SSR3-40AA SSR3-40AA-H
  50A SSR3-50DA SSR3-50DA-H SSR3-50AA SSR3-50AA-H
  60A SSR3-60DA SSR3-60DA-H SSR3-60AA SSR3-60AA-H
  70A SSR3-70DA SSR3-70DA-H SSR3-70AA SSR3-70AA-H
  80A SSR3-80DA SSR3-80DA-H SSR3-80AA SSR3-80AA-H
  控制端電壓 3～32VDC 3～32VDC 80～250VAC 80～250VAC
  負載端電壓 24～380VAC 75～480VAC 24～380VAC 75～480VAC
