| 測試空間尺寸規格： | 無 | 材質： | 電路板 |
| 顏色： | 綠色 | 品牌： | 天劍 |
| 型號： | TJ-CW-PT100 | 類型： | 保護板 |

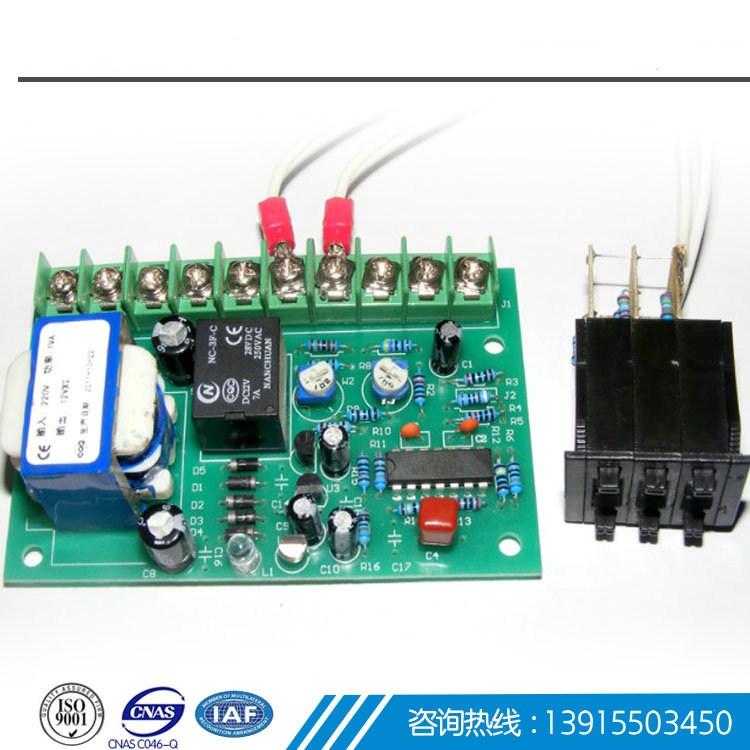

溫控板（超溫保護）介紹
技術參數
溫度范圍：0℃~399℃
配合傳感器類型：pt100鉑電阻傳感器
繼電器限制最大電流：2a
供電電壓：180~240v
使用環境要求：濕度0~90%，溫度-10~60℃。
接線圖1號腳：傳感器b—
2號腳：傳感器b+
3號腳：傳感器a
4、5號腳：保護板自帶編碼箱接腳
6、7、8號腳：報警輸出7號腳位公共腳，6、8號腳為常開常閉觸電
9、10號腳：電源接腳
| 測試空間尺寸規格： | 無 | 材質： | 電路板 |
| 顏色： | 綠色 | 品牌： | 東菱 |
| 型號： | TJ-CW-PT100 | 類型： | 保護板 |
溫控板（超溫保護）介紹
技術參數
溫度范圍：0℃~399℃
配合傳感器類型：pt100鉑電阻傳感器
繼電器限制最大電流：2a
供電電壓：180~240v
使用環境要求：濕度0~90%，溫度-10~60℃。
接線圖1號腳：傳感器b—
2號腳：傳感器b+
3號腳：傳感器a
4、5號腳：保護板自帶編碼箱接腳
6、7、8號腳：報警輸出7號腳位公共腳，6、8號腳為常開常閉觸電
9、10號腳：電源接腳
