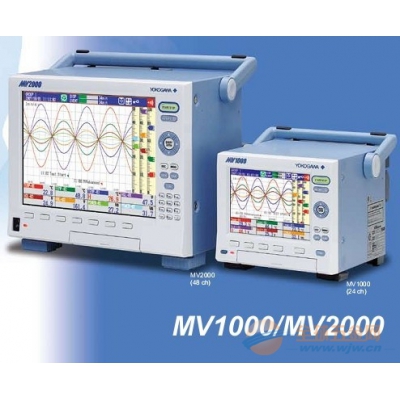

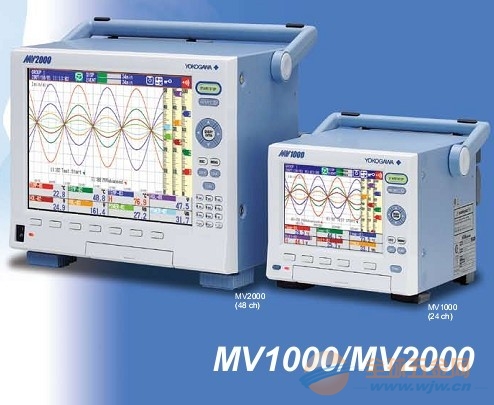

橫河無紙記錄儀MV1000/MV2000橫河YOKOGAWA記錄儀
|
|
橫河無紙記錄儀MV1000 MV2030-3-4-3-1-1HMV2030-3-4-3-1-1H無紙記錄儀的詳細資料：
|
|
MV系列便攜式無紙記錄儀：
MV1004、MV1006、MV1008、MV1012、MV1024
MV2008、MV2010、MV2020、MV2030、MV2040、MV2048
MV1000和MV2000系列新型MVAdvanced便攜式無紙記錄儀可以廣泛應用于工業現場以及研發實驗中，性能更好，使用更便捷。MVAdvanced具有強大的單獨采集數據的能力，而且連接網絡(luò )輕松簡便，可以將測試數據直接傳送到PC機。
- 多通道通用輸入
MV1000: 最多24個輸入通道
MV2000: 最多48個輸入通道
- 連接MW100 DAQMASTER系列可以輕松擴展300個輸入通道
- 安全的大容量?jì)却?br />
內存: 400MB
可選擇CF卡和USB移動存儲媒體
- 可拆卸式輸入端子方便現場接線
- 輕便的鋁質機身(MV2000)
- 可選擇安全的二進制或通用文本數據文件格式
- 先進的網絡(luò )連接性能，具有Email、文件傳送及網絡(luò )服務器功能
- 使用電池的機型最長可運行約13個小時。
|
輸入數量：
|
|
MV1000：4、6、8、12或24通道
MV2000：8、10、20、30、40或48通道
|
|
測量周期：
|
MV1004、MV1008、MV2008：125 ms，250ms
高速模式時：25ms*
MV1006、MV1012、MV1024、MV2010、MV2020、MV2030、MV2040、MV2048：1s(A/D積分時間不可為100ms)、2s、5s，
高速模式時：125ms*
* 在高速模式下A/D積分時間固定為1.67ms
|
|
使用高速模式時的注意點：
|
MVAdvanced使用高速模式時(A/D積分時間為1.67ms)，電源頻率干擾和其他因素可能會(huì )造成測量值的波動。在這種情況下，請使用普通模式進行測量(A/D積分時間為16.7ms、20ms或100ms)。
|
|
輸入類型：
|
DCV(DC電壓：20、60、200mV、2、6、20、50V、1-5V)
TC(高品質熱電偶類型：R、S、B、K、E、J、T、N、W、L、U、WRe)
RTD(高品質熱電偶：Pt100、JPt100)
DI(在接點輸入或TTL層)
DCA(DC電流：帶外部分流電阻器)
|
|
|
|
|
不同輸入類型的測量范圍、測量精度和顯示分辨率
|
|
輸入
|
范圍
|
測量精度
(集成時間為16.7 ms或更長時)
|
顯示分辨率
|
|
DCV
|
1-5V
|
±(0.05% of rdg + 3digits)
|
1mV
|
|
高品質熱電偶*
|
K
|
±(0.15% of rdg +0.7℃)
|
0.1℃
|
|
電阻溫度計檢測器
|
Pt100
|
±(0.15% of rdg +0.3℃)
|
0.1℃
|
|
|
* 不包括冷端補償的精度
|
|
MV2000系列便攜式無紙記錄儀選型表：
|
型號
|
后綴代碼
|
附件規格
|
說 明
|
|
MV2008
|
|
|
8 ch, 125 ms (高速模式: 25 ms)
|
|
MV2010
|
10 ch, 1 s (高速模式: 125 ms)
|
|
MV2020
|
20 ch, 1 s (高速模式: 125 ms)
|
|
MV2030
|
30 ch, 1 s (高速模式: 125 ms)
|
|
MV2040
|
40 ch, 1 s (高速模式: 125 ms)
|
|
MV2048
|
48 ch, 1 s (高速模式: 125 ms)
|
|
內存
|
-3
|
|
標準內存(400 MB)
|
|
外部存儲
媒體
|
-4
|
|
CF 卡(附帶CF卡) + USB
|
|
顯示語言
|
-3
|
|
中文
|
|
輸入端子
|
-1
|
|
壓緊輸入端子
|
|
-2
|
|
螺絲端子(M4)
|
|
電源
|
-1
|
|
100 VAC, 240 VAC
|
|
-2
|
|
12 VDC *1
|
|
電源線
|
D
|
|
電源線UL/CSA 標準
|
|
F
|
|
電源線VDE 標準
|
|
R
|
|
電源線SAA 標準
|
|
Q
|
|
電源線BS/PSB 標準*11
|
|
H
|
|
電源線GB 標準
|
|
P
|
|
電源線EK 標準*10
|
|
W
|
|
不帶AC 適配器, 電源線*2
|
|
選配件
|
/A1
|
報警輸入2 點*3
|
|
/A2
|
報警輸入4 點*3
|
|
/A3
|
報警輸入6 點*3
|
|
/A4
|
報警輸入12點*3*4
|
|
/C2
|
RS-232接口*5
|
|
/C3
|
RS-422/485 接口*5
|
|
/F1
|
異常/狀態輸出繼電器*4
|
|
/M1
|
運算功能
|
|
/N1
|
Cu10, Cu25 RTD輸入/3線式絕緣RTD
|
|
/N2
|
3 線式絕緣RTD *6
|
|
/N3
|
擴展輸入類型(PR40-20, JPt50, 等.)
|
|
/R1
|
遠程控制
|
|
/TPS4
|
24 VDC 轉換器電源(4回路) *7
|
|
/PM1
|
脈沖輸入(包括遠程控制和運算功能) *8
|
|
/CC1
|
測量值校正功能
|
|
/MC1
|
擴展輸入功能*9
|
|
|
|
|
|
|
|
|
|
|
*1 AC適配器為標配
*3 不可同時選擇/A1, /A2 /A3和A/4
*5 不可同時選擇/C2 和/C3
*2 僅當12 VDC時可以指定W
*4不可同時選擇/A3 和/F1
*6 僅在MV2010, MV2030和MV2040和MV2048中可以選擇N2
*7 指定/TPS4時,不可同時指定/A4,此外,不可同時指定/A3/F1的組合
*8 指定/PM1時, 不可選擇/A4，/M1, /R1. 此外,不可同時指定/A2/F1和/A3、TPS4的組合
*9 在MV2010, MV2030和MV2040和MV2048中,可以選擇C1
*10指定100VAC,240VAC時,不可選擇P
*11 僅在-2中可以選擇"Q"
