智能化用戶界面
易用直觀的用戶界面
歷史趨勢的無縫顯示
即使在測量過程中也可以滑動或拖拽數據，以便無縫顯示歷史趨勢。
放大/縮小時間軸
放大顯示： 拉長時間軸
縮小顯示： 縮短時間軸
移動標尺查看詳情
[專利申請過程中]
拖拽標尺會(huì )顯示標尺位置處連動的數值。
可以在標尺上插入BMP圖片，自定義標尺。
更改數值的位置
可以上下左右拖動數據顯示部分，任意更改其位置。
僅需一鍵觸摸即可顯示菜單
輕按前面板MENU鍵一次，顯示菜單畫面。從菜單畫面可以訪問各種功能。MENU鍵內置彩色LED指示燈，分別指示運行和報警狀態。
強大的檢索功能
可以在日歷畫面或摘要畫面輕松檢索并顯示數據。
使用鼠標和鍵盤模擬計算機的操作感受
通過USB接口(選配件)連接鼠標或鍵盤，可以進行屏幕操作(文字輸入等)。
使用USB存儲器，可以保存數據并輕松傳輸至計算機。
輸入手寫信息
可以通過手寫筆(附件)或手指在波形區域內自由輸入，甚至可以指定輸入的顏色和線寬。
可以在多屏顯示中同時監控多個畫面
畫面可以分割為2～6部分，可以將任意畫面指定到分屏中顯示?？梢詮?種格式中選擇，最多保存20個分屏畫面。
智能化架構
兼具靈活性和可擴展性的架構
便于瀏覽的大尺寸屏幕

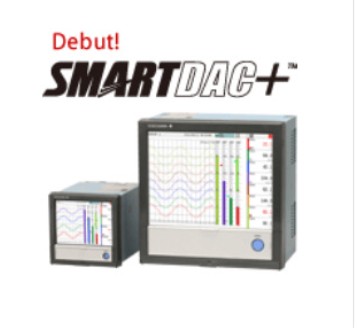

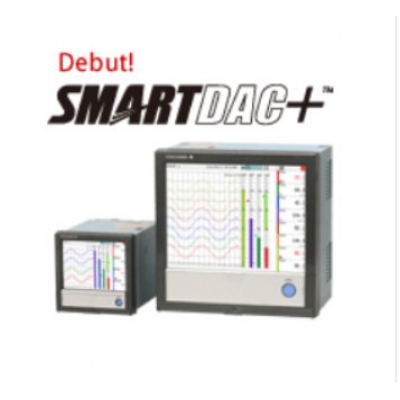

GX20：12.1英寸TFT彩色LCD，像素800×600
GX10：5.7英寸TFT彩色LCD，像素640×480
多通道測量和記錄
最多支持100通道輸入。
可擴展輸入/輸出的模塊化構造
可在各種輸入/輸出模塊中自由選擇。I/O端子為可拆卸式，由M3螺絲端子和壓接端子連接安裝。高靈活性的設計允許用戶將來任意添加或移除模塊。
多種輸入/輸出選擇
- GX90XA模擬輸入模塊：直流電壓、高品質熱電偶、RTD、接點輸入
- GX90XD數字輸入模塊：遠程控制等(集電極開路/無電壓接點輸入)
- GX90YD數字輸出模塊：報警等(繼電器、c接點輸入)
*GX90YD僅使用M3螺絲端子。
智能化功能
豐富的網絡(luò )功能和多款軟件
無縫連接GX和計算機的Web應用程序
通過Web瀏覽器(Internet Explorer 6/8)，可以實時監控GX及更改設定。
無需額外的專用軟件，即可輕松構建無縫的低成本遠程監控系統。
實時監控畫面(趨勢)
與GX主體相同，Web瀏覽器也可以分屏顯示，在多個畫面上進行監控，甚至可以創(chuàng )建并保存用戶的監控畫面至 "收藏夾"。
設定畫面(AI通道)
設定畫面與Excel高度兼容，可以將AI通道的設定和其他信息復制到Excel上進行編輯。
在Excel上編輯的數據也可以重新導入至設定畫面。
報表創(chuàng )建功能和打印機輸出功能
打印機輸出功能
無需通過電腦，可以直接從GX打印輸出報表或屏幕截圖。
報表創(chuàng )建功能
對于不同類型的報表，根據可指定格式可以輸出PDF文件。
Excel電子表格模板功能
使用Excel中創(chuàng )建的電子表格模板，可以自動創(chuàng )建報表。
利用Excel的兼容性，可以大幅減少報表創(chuàng )建的時間。
主網絡(luò )功能
基于FTP的文件傳輸
Modbus/TCP(以太網連接)
Modbus RTU(RS-422A/485連接)
同時支持以下網絡(luò )功能
- 電子郵件發送功能
- 時間同步(SNTP)功能
- 網絡(luò )自動設定(DHCP)功能
可靠性和耐用性
高安全性和歷經驗證的可靠性
數據冗余
通過內存和外存進行數據冗余。
測量和運算數據通常持續保存在安全性較好的內部非易失性閃存中，且定期將數據復制到可移動的外部安全存儲媒體中。此外，文件也可以被復制并歸檔到FTP服務器中。由于閃存通常比較可靠且安全，加之冗余的存儲方式，因此測量數據在任何運行情況下甚至是斷電故障中丟失的可能性都極低。使用FTP傳輸功能時，同一數據文件會(huì )同時備份至三個位置，因此獲得了高度的冗余。
可選的數據保存格式(二進制或文本)
如果注重安全性，請以二進制格式保存測量數據，一般的文本編輯器等很難破解或篡改二級制格式的文件；希望使用一般文本編輯器或表格計算軟件等直接讀取文件時，請以文本格式保存測量數據，這樣無需專門的應用軟件即可編輯。
大容量?jì)却?/h3>
支持長時間、多通道記錄。
符合標準
| 型號 | GX20 | GX10 | |
| 結構 | 垂直面板安裝 | 垂直面板安裝 | |
| 面板厚度 | 2～26 mm | 2～26 mm | |
| 顯示器 | 12.1英寸TFT彩色LCD（像素： 800×600） | 5.7英寸TFT彩色LCD（像素： 640×480） | |
| 觸屏 | 4線電阻式觸屏，2點觸摸檢測 | ||
| 最多連接模塊數 | 10（最多測量通道數：100） | 3（最多測量通道數：30） | |
| *最多連接模塊數受到最多測量通道數限制，且根據模塊種類和組合方式的不同而有所差異。 | |||
| 運算通道數 | 100 | 50 | |
| 通信通道數 | 300 | 50 | |
| 內存 | 500 MB（媒體：閃存） | ||
| 外存 | SD存儲卡（最大32 GB）（格式：FAT32或FAT16），出廠配置為1 GB | ||
| USB接口（/UH選配件）：符合USB 2.0（外存：USB閃存）（鍵盤/鼠標：符合HID Class Ver.1.1） | |||
| 通信功能 | 以太網（10BASE-T/100BASE-TX），符合IEEE802.3（以太網幀類型：DIX） | ||
| 連接配置：級聯，10BASE-T時最多4級，100BASE-TX時最多2級；段長：最長100米 | |||
| FTP客戶端功能、FTP服務器功能、Web服務器功能、SNTP客戶端功能、SNTP服務器功能、DHCP客戶端功能、 | |||
| Modbus/TCP（客戶端/服務器功能） | |||
| 選配件 | 串行通信（/C2：RS-232，/C3：RS-422A或RS485） | ||
| Modbus/RTU（主機/從機功能） | |||
| 其他功能 | 安全功能：鍵鎖功能、登錄功能 | ||
| 時鐘功能：帶日歷、精度： ±5ppm（0 to 50°C） | |||
| 液晶屏保護功能 | |||
| 額定電源電壓 | 100～240 VAC（電源電壓：90～132 VAC，180～240 VAC） | ||
| 額定電源頻率 | 50/60 Hz | ||
| 功耗 | 最大85 VA （100 VAC），最大110 VA （240 VAC） | 最大45 VA （100 VAC），最大60 VA （240 VAC） | |
| 絕緣電阻 | 以太網之間、RS-422/485和各絕緣端子與地面之間：20 MΩ或以上（500 VDC） | ||
| 耐壓 | 電源端子與地面之間：3000 VAC（50/60 Hz）/分 | ||
| 外部尺寸 | 主體 | 288 × 288 × 169 （mm） | 144 × 144× 174 （mm） |
| （W×H×D） | 包括模塊 | 288 × 288 × 220 （mm） | 144×144 × 225 （mm） |
| 重量（僅主體） | 約6.2 kg | 約2.1 kg | |
