Rotronic羅卓尼克HC2-C05
產品特點
1.測量相對濕度、溫度、露點及霜點,模擬輸出其中任意2個參數
2.2000組溫濕度數據存儲
3.UART接口/USB擴展接口
4.自診斷功能
5.趨勢指示
基于AirChip3000技術的HC2探頭有下優勢
1.30,000個參考點的溫濕度數據補償和2000組溫濕度數據存儲；
2.通過相應的編程，可自動診斷及自動修正偏差
3.自由編程：用戶可以設置輸出信號量程、報警上下限及數據存儲間隔
4.傳感器失效及上下限報警通知
5.芯片中內置高集成度的專用ASIC，微處理器及EEPROM存儲器
6.HC2具有兩路可自由對應量程的0…1V模擬信號及UART接口
7.不僅可在rotronic的產品中使用，也可成為OEM產品及客戶的解決方案
8.幾秒鐘內更換探頭，完全互換，數字化技術無需重新調整
9.固定值輸出和模擬器功能方便系統驗證.
|
應用
|
|
便攜式手持表、數據記錄器、變送器、OEM產品等
|
|
行業應用
|
|
應用于科研、包裝、混凝土建筑及其他無法用標準探頭測量的狹窄空間
|
|
特點
|
|
·測量相對濕度、溫度、露點/霜點，可模擬輸出其中任意2個參數
·2000組溫濕度數據存儲
·應用范圍：0...100%/-40...85℃
·具有兩路可自由對應量程的0...1V模擬信號及UART接口
·標準線性電壓輸出0...1V=0...100%rh/-40...60℃
·探頭附工廠校準證書
|
|
訂貨號
|
HC2-C05
|
|
類型
|
電纜式探頭，Ø5mm,電纜長2米
|
|
材質
|
鍍鎳銅
|
|
顏色
|
黑色
|
|
校準點
|
23℃時，10%、35%、80%rh
|
|
測量范圍
|
0...100%/-40...85℃
|
|
精度
|
±1.5%rh/±0.3℃，
|
|
重量
|
約160g
|
|
傳感器
|
Hygromer®IN-1
|
|
響應時間
|
T63＜10s
|
|
模擬信號輸出
|
0～1V
|
|
數字信號輸出
|
UART
|
|
供電方式
|
3.3VDC
|
|
FDA / GAMP
|
符合FDA21 CFR Part 11 和GAMP4認證
|
|
基本信息
|
|
產品名稱
|
細小型溫濕度探頭
|
|
型號
|
HC2-C05 (探頭直徑5mm)
|
|
產 地
|
瑞士(switzerland)
|
|
量程
|
|
濕度工作范圍
|
0… 100% rh
|
|
溫度工作范圍
|
-40…+85°C
|
|
精度
|
|
濕度精度
|
± 1.5%RH
|
|
溫度精度
|
± 0.3°C (溫度23°C)
|
|
供電
|
|
供電/功耗
|
3.2…5 VDC ±0 % / < 4.5 mA,
|
|
|
特別注意：超過5VDC供電會(huì )損壞探頭
|
|
信號輸出
|
|
溫度信號輸出
|
0…1 V = -40…+60°C (出廠默認是,其它量程訂貨指明)
|
|
濕度信號輸出
|
0…1 V = 0...100 %rh
|
|
數字信號輸出
|
UART 協議開放，適合二次開發
|
|
|
Universal AsynchronousReceiverTransmitter (ASCII)
|
|
材質尺寸
|
|
探頭材質
|
不銹鋼
|
|
連接頭材質
|
陽極鋁基硅鎂(即:氧化鋁)合金
|
|
手柄顏色
|
黑色
|
|
重量
|
約160 g
|
|
尺寸
|
見下面尺寸圖
|
|
認證
|
|
CE/EMC認證
|
CE-compliant, 2007/108/EC
|
|
|
EN 61000-6-1: 2001, EN 61000-6-2: 2005
|
|
|
EN 61000-6-3: 2005, EN 61000-6-4: 2001 + A11
|
|
FDA/GAMP
|
FDA CFR21 part 11 & GAMP
|
|
其它信息
|
|
濕度元件
|
ROTRONIC Hygromer® IN-1
|
|
溫度元件
|
Pt100, 1 / 3 Class B
|
|
Airchip重復性
|
< 0.02 %rh / 0.01°C
|
|
測量間隔
|
通常1秒(計算功能未啟用)
|
|
探頭校正
|
1點或多點溫濕度
|
|
濕度學參數計算
|
露點/霜點(可直接輸出0---1V)
|
|
信號輸出類型
|
一路濕度、一路溫度分別輸出0…1 VDC
|
|
電壓反極性保護
|
接頭機械性保護
|
|
焊接劑
|
無鉛，符合RoHS(綠色環保)
|
|
選型區別
|
|
HC2-C04
|
直徑4mm,自帶2米高溫電纜
|
|
HC2-C05
|
直徑5mm,自帶2米高溫電纜
|
|

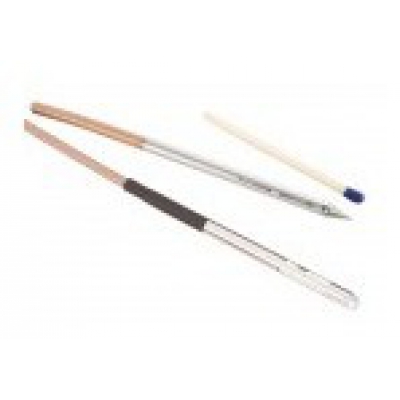

實物圖片(蘇州天劍版權所有)
|
 |
|
尺寸
|
 |
|
電氣連接(接線說明)
|
 |
|
|
|
|
|
|
