[DB500小型數字指示調節]
|
 DB500機種一覽
|
形式
|
調節方式
|
|
DB510-000
|
|
|
DB530-000
|
電流輸出形PID式
|
|
DB550-000
|
SSR驅動脈沖形PID式
|
輸入范圍
|
輸入信號
|
測定范圍
|
|
|
R
|
0～1760℃
|
|
S
|
0～1760℃
|
|
B
|
0～1820℃
|
|
K
|
-200～1370℃、-200～300℃
|
|
E
|
-200～700℃
|
|
J
|
-200～900℃
|
|
T
|
-200～400℃
|
|
N
|
0～1300℃
|
|
U
|
-200～400℃
|
|
L
|
-200～900℃
|
|
直流電壓
|
-10～10mV、-5～5V
|
|
直流電流
|
-20～20mA
|
|
|
Pt100 |
-200～649℃、-200～150℃
|
|
JPt100 |
-200～649℃、-200～150℃
|
|
Pt50 |
-200～649℃
|
規格
|
輸入信號
|
高品質熱電偶：B、R、S、K、E、J、T等
直流電壓：±10mV、±5V
高品質熱電阻：Pt100、JPt100等
|
|
精度
|
輸入量程的±0.2%±1個字(高品質熱電偶輸入不包括基準點補償精度) |
|
基準點補償精度
|
±0.8℃ |
|
采樣周期
|
約0.2秒 |
|
斷偶
|
高品質熱電偶、高品質熱電阻、mV輸入時有
斷偶時：調節輸出0%及上限報警輸出。
|
|
刻度
|
-1999～9999內任意設定 |
|
刻度小數點
|
0～3 |
|

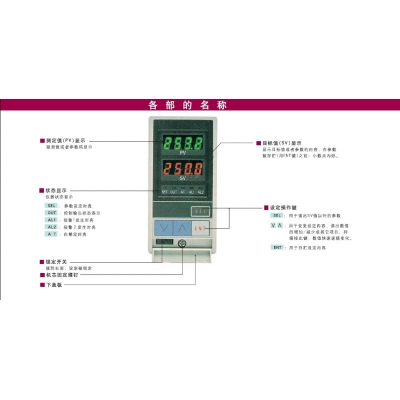

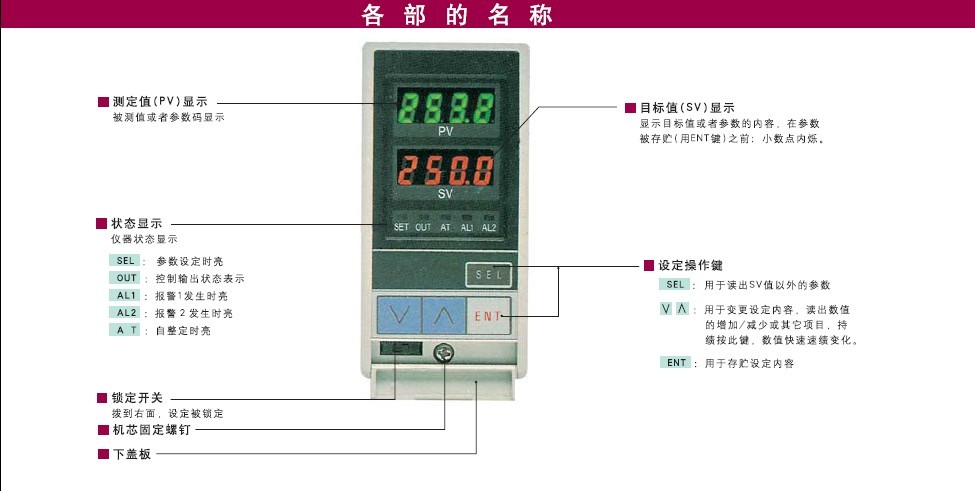

顯示方式
|
7段LED 4位×2行
個別LED 狀態顯示5個
|
|
電源
|
85～264V AC 自由電源、50/60Hz |
|
使用溫度范圍
|
-10～50℃ |
|
使用濕度范圍
|
20～90%RG以下（但不結露） |
|
功耗
|
最大8VA |
|
重量
|
約400g |
|
控制切換周期
|
約0.2秒 |
|
調節方式
|
電流輸出形PID式、高品質開關脈沖形PID式、SSR驅動脈沖形PID式（用內部高品質開關可進行2位置輸出）
|
|
自整定
|
標準裝備（也可手動設定PID常數） |
|
PID常數
|
P:0.1～999.9%
I:0～9999秒(I為0時無積分動作)
D:0～9999秒
|
|
模糊功能
|
利用模糊運算抑制超調。ON/OFF設定可以(帶模糊功能時) |
|
電流輸出形
|
輸出信號:4～20mA DC、負載阻抗500Ω以下 |
|
|
輸出信號：高品質開關脈沖等通信號
接點容量：阻抗負載100VAC 2A、200VAC 1A以下
電容負載100VAC 1A、200VAC 0.5A以下
最小負載5VDC 10mA以上
高品質開關脈沖周期:約1～100秒可變
|
|
SSR驅動脈沖
|
輸出信號:脈沖電壓信號
ON時14VDC±20%(最大20mA)
OFF時0.6VDC以下
脈沖周期:約1～100秒可變
|
|
報警點數
|
2點 |
|
報警方式
|
上、下限報警及偏差。絕對值報警。待機報警 |
|
報警輸出
|
繼電器a接點輸出（com共用）
接點容量：阻抗負載100V AC 1A、200V AC0.5A以下
感抗負載100V AC0.5A、200V AC0.2A以下
最小負載5VDC 10mA 以上
|
|
通信功能
|
RS-422A、（選件） |
|
