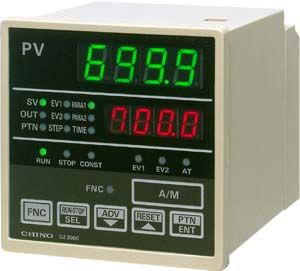

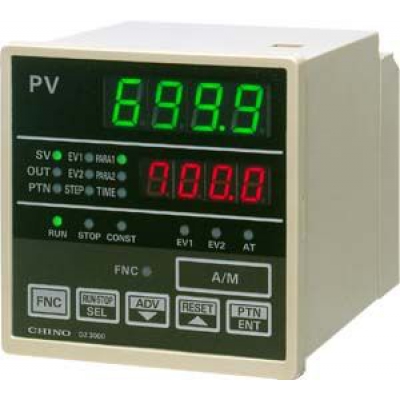

DZ3000系列是最多8步/2段或4步/4段可編程的數字程序調節儀。能結合程序分別設定2種PID參數和上、下限輸出限制。
*各種信號全量輸入，控制輸出多類型。
*自整定、模糊運算功能標準配備
*前面鍵符合IP65防塵防水規格
機種一覽
|
形 式
|
|
| 8步進/2程序段 | 4步進/4程序段 |
| DZ38U0-000 | DZ38U0-000 |
輸入范圍
|
輸入信號
|
測定范圍
|
|
|
R
|
0～1760℃
|
|
|
S
|
0～1760℃
|
|
|
B
|
0～1820℃
|
|
|
K
|
-200～1370℃、-200～500℃
|
|
|
E
|
-200～700℃
|
|
|
J
|
-200～900℃
|
|
|
T
|
-200～400℃
|
|
|
N
|
0～1300℃
|
|
|
U
|
-200～400℃
|
|
|
L
|
-200～900℃
|
|
|
直流電壓
|
-20～20mV、-5～5V
|
|
|
直流電流
|
0～20mA
|
|
|
Pt100
|
-200～660℃、-200～200℃
|
|
|
JPt100
|
-200～649℃、-200～200℃
|
|
|
Pt50
|
-200～649℃
|
|
*刻度設定范圍-1999～9999，小數點位置可變
規格
|
輸入信號
|
高品質熱電偶:B、R、S、K、E、J、T等 |
||
|
精度
|
測定量程的±0.3%±1個字（基準動作條件下） | ||
| 高品質熱電偶 | -200℃以上0℃未滿 | 測定量程的±0.6%±1digit | |
| B高品質熱電偶 | 0℃以上400℃未滿 | 測定量程的±5% | |
| 400℃以上800℃未滿 | 測定量程的±0.6%±1digit | ||
| R高品質熱電偶 | 0℃以上200℃以下 | 測定量程的±0.6%±1digit | |
| S高品質熱電偶 | 0℃以上200℃以下 | 測定量程的±0.6%±1digit | |
|
基準動作條件
|
周?chē)鷾囟?3℃±2℃、周?chē)鷿穸?5%±5%RH |
||
|
溫度測定單位
|
℃或oF（內部高品質開關切換） | ||
|
采樣周期
|
約0.2秒 | ||
|
斷偶
|
高品質熱電偶輸入、高品質熱電阻輸入、mV輸入上限斷偶保護標準裝備 |
||
|
測定輸入平移
（傳感器補償） |
設定分辯率-200～1000倍 | ||
|
刻度
|
電壓·電流輸入:任意設定（-1999～9999） | ||
|
小數點位數
|
0～3 | ||
|
顯示分辯率
|
溫度輸入：0.1℃(測定輸入最大值1000℃未滿的場合)直流電壓 |
||
|
額定電源電壓
|
100-240V AC 50/60Hz | ||
|
容許電源電壓
|
96-264V AC | ||
|
使用溫度范圍
|
-10～50℃ | ||
|
使用濕度范圍
|
20～80%RH（但不結露） | ||
|
停電對策
|
鋰電池能保持設定內容10年以上 | ||
|
容許信號輸入阻
|
高品質熱電偶。直流電壓：100Ω以下 |
||
|
測定電流（高品質熱電阻）
|
2mA±20% | ||
|
功耗
|
最大15VA | ||
|
前面
|
IEC529 IP65 | ||
|
重量
|
約600g | ||
程序規格
|
程序段設定方式
|
用鍵設定程序段（目標值/時間方式） |
|
步進的構成
|
奇數步進：目標值、所要時間 |
|
步進數/程序段數
|
最大8步進/2程序段或最大4步進/4程序段 |
|
程序段重復
|
最大999次 |
|
設定范圍
|
溫度：同輸入范圍 |
|
起始溫度
|
輸入值或任意設定值 |
|
結束時輸出
|
任意選擇最終設定值的定值 |
|
范圍參數
|
控制或輸出0% |
|
步進參數
|
每個步進設定 |
調節規格
|
控制切換周期
|
約0.2秒 |
|
調節方式
|
電流輸出形/高品質開關脈沖形/SSR驅動脈沖形PID式（用撥動高品質開關選擇可作為2位置形） |
|
調節設定精度
|
與指示值相對誤差±1digit |
|
自整定
|
標準裝備、手動設定PID參數也可 |
|
PID常數
|
范圍切換值2組自動切換 |
|
抗積分飽和
|
上限：0.0～100.0% |
|
輸出限幅
|
范圍切換值中2組自動切換 |
|
輸出限幅
|
0.1～100.0% |
|
輸出不靈敏區
|
0.1～9.9%（2位置式） |
|
自動/手動輸出
|
無擾動切換 |
|
手動設定范圍
|
-5.0～105.0%（0.1%刻度設定） |
|
調節動作
|
帶正。逆動作切換（用撥盤高品質開關） |
|
溫度補償
|
1～9999（小數點位置與SV小數點位置相同實際溫度補償時燈閃爍） |
| 電流輸出形PID式 | 輸出信號：4～20mA DC（負載阻抗600Ω以下） |
| 高品質開關脈沖形PID式 |
輸出信號：高品質開關脈沖導通信號 |
| SSR驅動脈沖形PID式 |
輸出信號：DC電壓脈沖信號 |
報警規格
| 報警點數 | 2點（EV1、EV2） |
| 報警方式 |
絕對值報警：上/下限、待機有/待機無 |
| 報警不靈敏區 | 0～9999（小數點位置為SV小數點位置+1） |
| 報警輸出 | 輸出信號：繼電器A接點輸出（com共通） |
| 接點容量 |
阻抗負載 100V AC0.5A、200V AC0.2A、24V DC 0.2A |
| 繼電器電氣壽命 | 10萬次以上 |
| 接點保護元件 | 表內無（外接所需保護元件，另購） |
