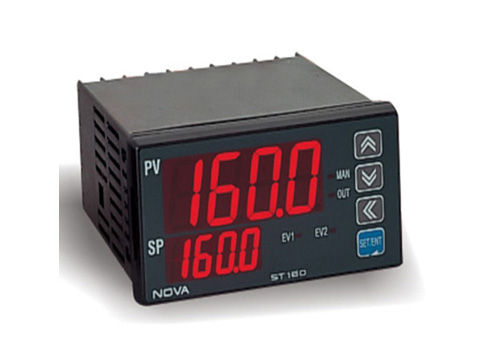

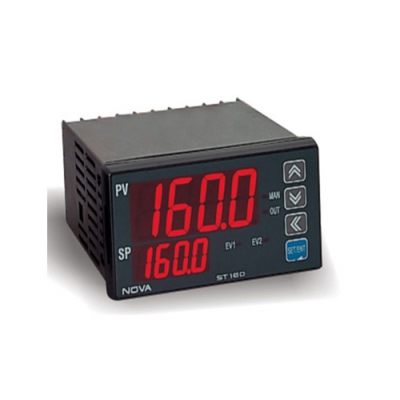

| * ST160 | |
|
*A/D Convert : 18位(最高檔) |
|
|
*支持多種通信協議(PC Link, MODBUS) |
|
|
*傳送輸出 14位 |
|
|
*實現高精度（0.2%）、高性能 |
|
|
*支持多種輸入(T/C, RTD, DCV) |
|
|
*參數的操作簡單，可用文字設定 |
|
|
*可支持抑制系統沖溫(Overshoot)功能 |
|
|
*警報輸出2點 |
96(寬度) * 48(高度) * 100(長度) mm 250ms ±0.2% of FS 單回路控制 自動 / 手動
| PV/SP 顯示 | 各4位數 | ||
| 溫度設定(SP) | 1組設定(1 組 PID) | ||
|
輸入 |
形式 |
萬能輸入 (1點) |
|
|
種類 |
T/C |
K, J, E, T, R, B, S, L, N, U, W, Platinel I |
|
|
RTD |
Pt100, JPt100 |
||
|
DCV |
-10 ~ 20mV, 0 ~ 100mV, 0.4 ~ 2.0VDC, |
||
|
輸出 |
形式 |
1點 |
|
|
種類 |
Time-proportional PID |
Relay, SSR(電壓 Pulse) |
|
|
Continuous PID |
SCR (4 ~ 20mADC) |
||
|
警報 |
警報數 |
標準 2組 |
|
|
警報種類 |
20 種---上下限, 上下限偏差, 待機上下限.. *備注1 |
||
|
傳送輸出 |
4 ~ 20mA (PV, SP, MV) or Loop Power Supply |
||
|
通信方法 |
PC-Link, MODBUS(ASCII, RTU) |
||
|
電源 |
100 ~ 240VAC, 50 ~ 60Hz / 最大 6W 以下 |
||
|
型號 & 附加代碼 |
|||
|
型號 |
附加代碼 |
說明 |
|
|
ST160 |
- □ □ |
溫度控制器 |
|
|
形式 |
S |
SSR |
|
|
A |
AOUT(SCR) |
||
|
R |
RELAY |
||
|
電源 |
0 |
100 ~ 240VAC |
|
|
1 |
24VDC |
||
|
附加規格 |
/RET |
傳送輸出 |
|
|
/RS |
RS422 / 485 |
||
|
/HBA |
加熱器斷線時輸出 |
||
| 備注 | /RS /DI不能同時選用 | ||
