WR21系列 高品質熱電阻是由含絕緣層和護套層的引線一頭焊接鉑電阻元件放入焊接了不銹鋼螺紋并加上彈簧的304不銹鋼管內作為探桿，一頭延長至所需長度作為引線而組成的螺紋焊接桿式 高品質熱電阻。 高品質熱電阻具有低溫精度高，但機械強度低的特點。WR21系列一般用于測量-200～+500℃密閉容器氣體或液體的溫度。
|
|
此產品須提供的參數： |
|
|
探桿耐溫類型： |
常用為普通型，也可選高溫型。 |
|
探桿直徑： |
固定5mm。 |
|
探桿長度： |
1000mm內可任意指定。
|
|
焊接螺紋規格： |
可選椎管螺紋PT1/4、PT1/8或公制螺紋M8,其它不常用螺紋請見
|
|
引線長度： |
50M（米）內可任意指定。
|
|
高品質熱電阻芯型號： |
常用為PT100，其它分度號另議。 |
|
精度等級：
|
常用為通用工業等級B級，也可選精密級A級。 |
|
引線類型：
|
常用為三線制鐵氟龍引線，也可選三線制不銹鋼網線和PVC引線。 |
|
實際測量溫度： |
即長期實際測量的溫度幾度，而不是偶爾可能達到的最高溫度范圍。 |
|
部份選項說明： |
|
|
中文名稱 |
選型代碼 |
圖 片 |
絕緣層與
護套層材料 |
長期耐溫 |
其它特性點 |
三線制
鐵氟龍引線 |
TFL |
 |
鐵氟龍絕緣
鐵氟龍護套 |
-190℃～+200℃ |
抗干擾性差，耐磨性好，結構緊湊，最常用，價格貴。 |
三線制
PVC引線 |
PVC |
 |
PVC絕緣
PVC護套 |
-30℃～+80℃ |
抗干擾性差，耐磨性好，外徑較大，不適合做AR1系列，價格便宜。 |
三線制
不銹鋼網
引線 |
BXG |
 |
玻纖絕緣
不銹鋼網護套 |
0℃～200℃ |
抗干擾性好，耐磨性中等，不適合固定在運動被測物體，價格貴。
|
|
注：特殊的二線制或四線制鐵氟龍引線與PVC引線是沒有護套層的，選型代碼分別為T(mén)FL2、TFL4、PVC2、PVC4。 |
|
引線類型 |
如果此選項沒選則為標準的三線制鐵氟龍引線；如果是非標的二線制與四線制鐵氟引線則需標注"TFL2或TFL4"；三線制PVC引線標"PVC"；二線制與四線制PVC引線則標"PVC2與PVC4"；不銹鋼網引線只有三線制的，標"BXG"。 |
探 桿
耐溫類型 |
普通型 |
指探桿部分內引線與外引線一樣的，因此"引線類型"選擇PVC引線時測溫范圍是-30～+80℃，選擇鐵氟龍引線和不銹鋼網引線時測溫范圍是-190～+200℃。 |
|
高溫型 |
指探桿部分內引線用高溫裸線套陶瓷絕緣的（跟選擇什么引線沒關系），長期測溫可達-200～+500℃，但此類型引線不能選擇PVC引線。 |
|
注：以上測溫范圍僅對探桿部份而言，非探桿部份若需置于高溫區請來電咨詢。 |
|

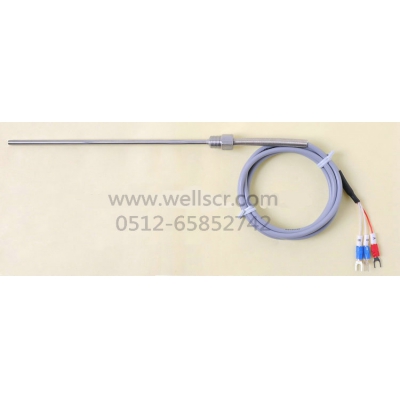

螺紋安裝PT100高品質熱電阻/鉑電阻
訂貨時煩請告知以下參數：
1. PT100精度選擇（A級 ±0.15℃ B級±0.30℃ C級 ±0.60℃）
2. 工作環境溫度？
3. 幾線制？（2線制/3線制/4線制 選擇一種 ）
4. 線材要求？（普通線 /屏蔽線/防腐線/高溫線 等等）
5. 線長（AL）?
6. 直徑(D) 插深(EL) 螺紋尺寸(M) 的數據
7. 線尾部如何處理？（掛錫/U型叉/金屬針/端子 等等）
8. 其他未提及要求，請詳細告知我們。

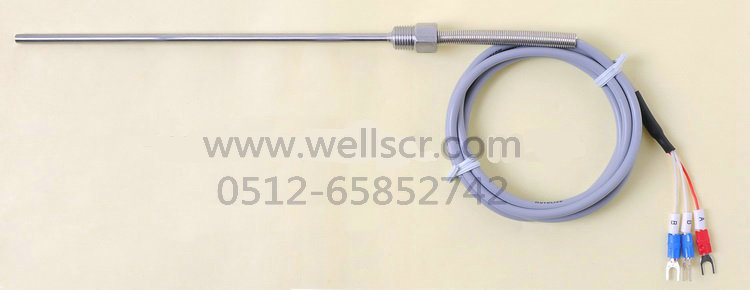

請參考以下范圖
